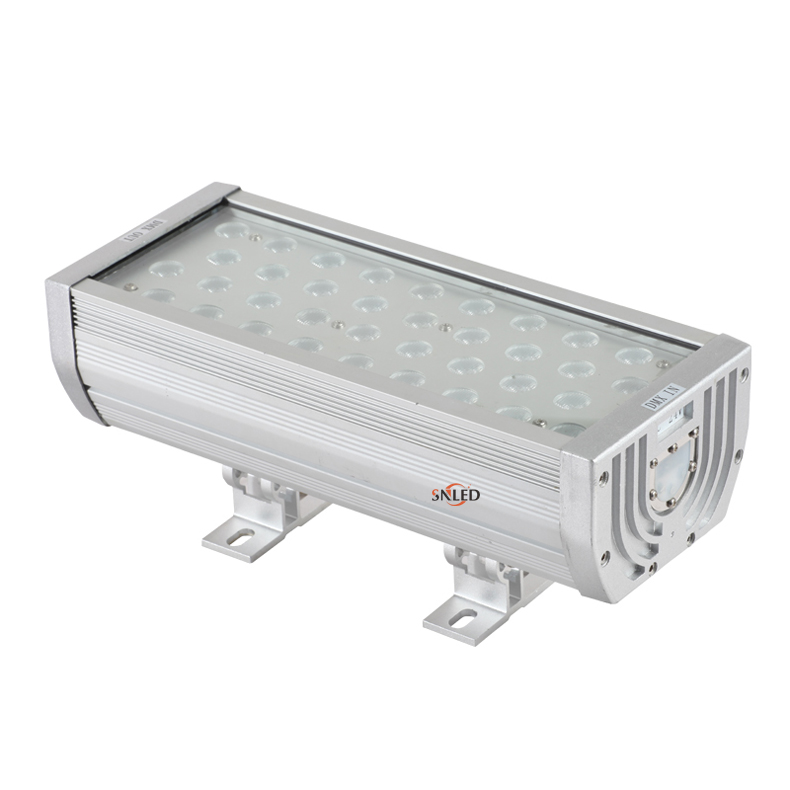

一、產品參數

型號：SN-TGD300-135-36D

光源：美國CREE  飛利浦3030  德國OSRAM LED

功率：30W、60W、72W

LED顏色：RGB，RGBW，R  G  B  W  Y

光束角：15°20°30°45°60°90°

驅動方式：350mA  600mA 恒流驅動；

防護等級：IP65

安全等級：DC24V III 類 AC220V I類

電源線：DC24V   2*1.0mm2 電纜線、AC220V   3*1.0mm2 電纜線

信號線：5*0.75 mm2公母接頭線

控制方式：標準DMX512控制

環境溫度：-25—45°

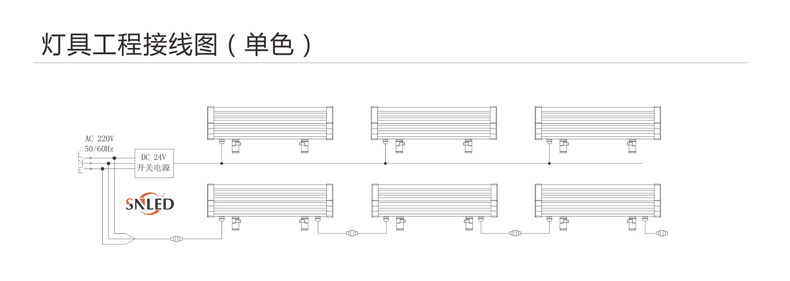

二、燈具工程接線圖（單色）

1、燈具DC24V并接不超過6/5/4臺，超過6/5/4臺請加電源輸入線；

2、燈具AC220V串接不超過30/20/10臺，超過5臺請加電源輸入線。

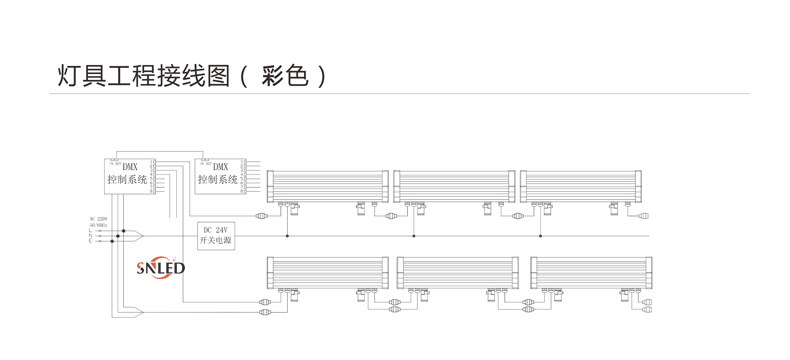

三、燈具工程接線圖（彩色）

1、DMX512控制器之間級聯采用超五類雙絞線連接，不超過100米；

2、每臺DMX512控制器 可控制不超過170臺獨立地址的燈；

3、每32條燈具需增加1臺DMX512信號放大器；

4、信號布線大于100米時需增加一臺信號信號放大器；

5、燈具DC24V并接不超過6/5/4臺，超過6/5/4臺請?jiān)黾与娫摧斎刖€；

6、燈具AC220V串接不超過30/20/10臺，超過30/20/10臺請?jiān)黾与娫摧斎刖€；

7、每條支路總功率不能大于開關電源總功率的80%；

8、電源輸出總線不超過50米；中間供電左右分布。
